Przepusty komunikacyjne – jak prawidłowo je projektować i dobierać?

Przepust komunikacyjny może wydawać się stosunkowo prostym elementem infrastruktury – jego podstawowym zadaniem jest przeprowadzenie wody pod drogą, linią kolejową lub inną przeszkodą terenową. W praktyce jego znaczenie jest jednak znacznie większe. Przepust jest elementem całego systemu odwodnienia, który może wpływać na kierunki przepływu, poziom piętrzenia wody oraz funkcjonowanie zlewni.

Niewłaściwie dobrany, zlokalizowany lub utrzymywany przepust może stać się wąskim gardłem systemu. Podczas intensywnych opadów konsekwencją mogą być cofka i lokalne podtopienia. Dlatego projektowanie przepustu nie powinno sprowadzać się wyłącznie do określenia jego średnicy czy przekroju.

Przepust jako element całej zlewni

Podstawowym zadaniem przepustu jest zachowanie ciągłości przepływu w miejscu, w którym ciek, rów lub naturalna droga spływu przecina się z infrastrukturą komunikacyjną. Jego oddziaływanie nie ogranicza się jednak wyłącznie do miejsca, w którym został wykonany.

Jeżeli przepust ogranicza przepływ, woda zaczyna się przed nim piętrzyć. W określonych warunkach może więc wpływać na czasowe magazynowanie wody powyżej drogi lub nasypu. Z kolei niewystarczająca przepustowość może prowadzić do lokalnych podtopień i zmiany warunków odpływu.

Dlatego przed doborem konstrukcji należy przeanalizować przede wszystkim:

• położenie przepustu względem naturalnego kierunku spływu,
• ukształtowanie terenu,
• rzędne wlotu i wylotu,
• warunki gruntowo-wodne,
• wielkość i charakter dopływu ze zlewni,
• poziom wody w odbiorniku,
• sąsiedztwo zabudowy i infrastruktury.

Szczególnie istotne są warunki panujące w odbiorniku. Wysoki poziom wody może ograniczyć odpływ przez przepust i spowodować cofkę, nawet jeśli sam obiekt ma odpowiednie parametry.

Modelowanie i wizja terenowa – dlaczego warto je łączyć?

W przypadku istniejących przepustów parametry projektowe nie zawsze odpowiadają rzeczywistym warunkom. Obiekt może być częściowo zamulony, zarośnięty lub zablokowany przez gałęzie, liście i inne zanieczyszczenia. Jego rzeczywista przepustowość będzie wtedy mniejsza od wynikającej z dokumentacji.

Dlatego modelowanie hydrauliczne warto łączyć z inwentaryzacją terenową. Model może wskazać miejsca występowania piętrzenia, natomiast wizja lokalna pozwala ustalić jego rzeczywistą przyczynę – np. niewystarczający przekrój, niedrożność, nieprawidłowe rzędne czy wysoki poziom wody w odbiorniku.

W modelu należy uwzględnić m.in. spadek przepustu, rzędne wlotu i wylotu, współczynnik szorstkości Manninga, straty miejscowe oraz dopływ ze zlewni. W przypadku istniejących obiektów warto przeanalizować również scenariusz częściowego ograniczenia przekroju. Pozwala to sprawdzić, jak przepust zachowa się np. po nagromadzeniu osadów lub zanieczyszczeń.

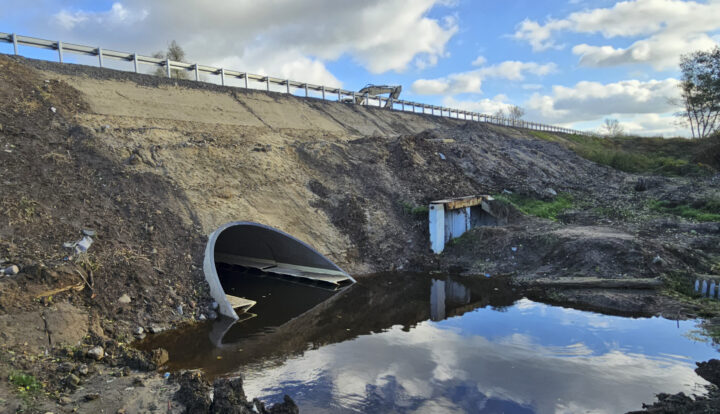

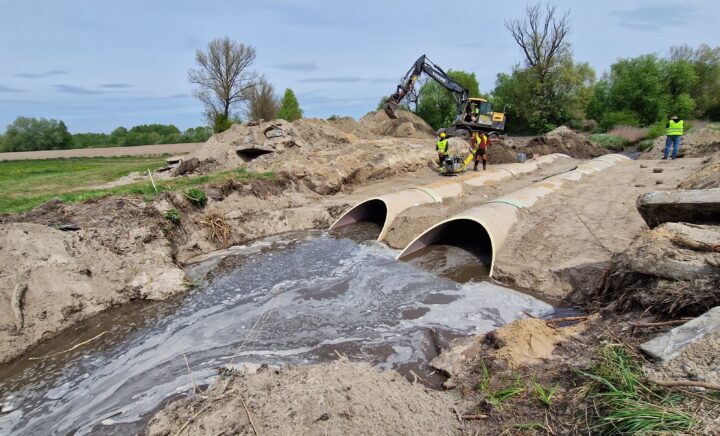

Fot. 1. Goślice – DP 2911W Goślice

Jak dobrać odpowiedni przekrój przepustu?

Przy doborze przepustu nie wystarczy sprawdzić, czy jego średnica pozwala przeprowadzić określony przepływ. Ważne jest również dopasowanie konstrukcji do naturalnego przekroju cieku.

Przy niskich i średnich przepływach zbyt mały przepust może funkcjonować prawidłowo. Problem pojawia się dopiero podczas wezbrania. Jeżeli naturalne koryto może przeprowadzić znacznie większy przepływ niż otwory przepustowe, konstrukcja staje się lokalnym przewężeniem. Rosną straty hydrauliczne, a przed przepustem zaczyna piętrzyć się woda.

Nie zawsze najlepszym rozwiązaniem będzie również klasyczny przekrój kołowy. Jeżeli ciek jest szeroki i stosunkowo płytki albo wysokość dostępna pod drogą czy linią kolejową jest ograniczona, można zastosować konstrukcje o obniżonej wysokości, np. o przekroju owalnym lub dzwonowym.

Dobór powinien więc uwzględniać jednocześnie wymaganą przepustowość, geometrię cieku oraz dostępne warunki zabudowy.

Eksploatacja ma znaczenie

Nawet prawidłowo zaprojektowany przepust może przestać spełniać swoją funkcję, jeżeli jego światło zostanie ograniczone przez osady, roślinność lub zanieczyszczenia.

Szczególnej uwagi wymagają przepusty wyposażone w kraty. Z jednej strony zatrzymują one większe odpady i gałęzie, z drugiej – podczas intensywnych opadów mogą szybko zostać zablokowane przez niesiony z wodą materiał. Powstający zator ogranicza przepływ i może prowadzić do gwałtownego piętrzenia wody przed obiektem.

Dlatego już na etapie projektowania warto uwzględnić późniejszą eksploatację, w tym możliwość kontroli, czyszczenia i udrażniania przepustu. W przypadku istniejących obiektów pomocne są okresowe przeglądy i dokumentacja fotograficzna. Warto również klasyfikować przepusty według ryzyka, zwracając szczególną uwagę na obiekty, których niedrożność może zagrozić zabudowie lub infrastrukturze.

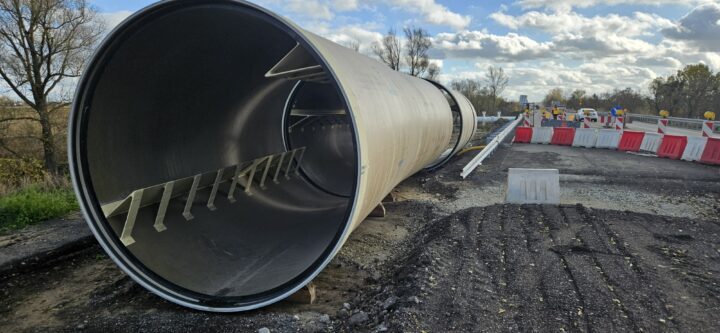

Fot.2. DK91 – Świecie, most nad Wisłą, przepust z pułkami dla zwierząt

Jak wygląda prawidłowy proces doboru przepustu?

Dobór konstrukcji powinien być jednym z etapów szerszej analizy:

analiza zlewni i terenu → określenie warunków przepływu → analiza odbiornika → obliczenia hydrauliczne → dobór przekroju przepustu → sprawdzenie warunków eksploatacyjnych.

Takie podejście pozwala ocenić nie tylko, czy przepust przeprowadzi założony przepływ, ale również jak będzie funkcjonował podczas wezbrania, przy wysokim poziomie wody w odbiorniku czy częściowym ograniczeniu światła.

Dobór przepustów na platformie WaterFolder

Proces obliczeń i doboru przepustu można usprawnić, korzystając z kalkulatora dostępnego na platformie WaterFolder. Narzędzie zostało opracowane na podstawie wytycznej WR-M-12 i prowadzi projektanta przez kolejne etapy obliczeń.

Kalkulator pozwala sprawdzić różne warianty i warunki pracy przepustu, dzięki czemu możliwe jest porównanie rozwiązań i dobranie konstrukcji odpowiedniej do założeń projektowych.

To szczególnie przydatne na etapie analiz wariantowych – zamiast wykonywać każde obliczenie od początku, można sprawdzić kilka scenariuszy i porównać ich wyniki.

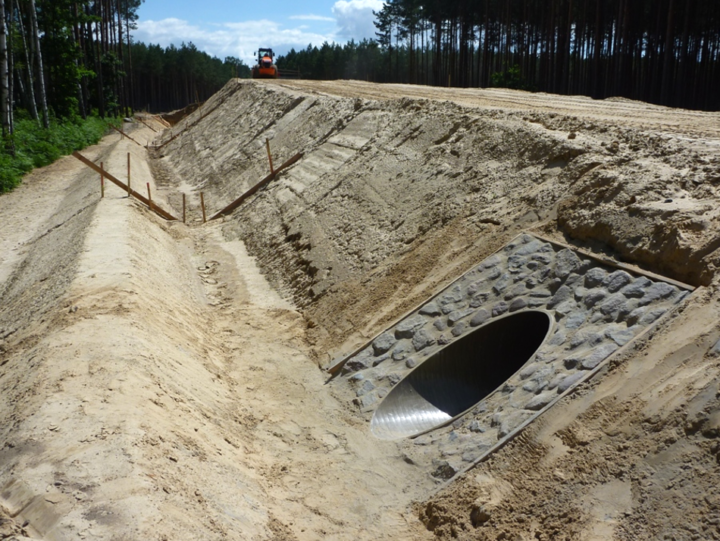

Fot.3. Parzyłęk – Jordanowo rozbudowa drogi

Podsumowanie

Przepust komunikacyjny nie powinien być traktowany jedynie jako rura przeprowadzająca wodę pod drogą. Jest elementem większego systemu, którego funkcjonowanie zależy od zlewni, odbiornika, ukształtowania terenu, geometrii cieku oraz rzeczywistego stanu infrastruktury.

Dlatego przy projektowaniu przepustów należy łączyć analizę warunków terenowych, obliczenia hydrauliczne, właściwy dobór konstrukcji i późniejszą eksploatację.

Warto również pamiętać, że problem nie zawsze rozwiązuje zwiększenie średnicy przepustu. Czasami jego przyczyną jest niedrożność lub zbyt duża ilość wody dopływającej z całej zlewni. Dopiero spojrzenie na cały układ pozwala dobrać rozwiązanie, które będzie skutecznie działało również podczas intensywnych opadów.
