Jak prawidłowo projektować systemy wykorzystania wody deszczowej?

Jeszcze kilkanaście lat temu zbiorniki na wodę deszczową były kojarzone głównie z podlewaniem przydomowych ogrodów. Obecnie ich rola znacząco się zmieniła. Rosnące ceny wody, coraz częstsze okresy suszy, lokalne opłaty za odprowadzanie wód opadowych oraz rozwój zrównoważonego budownictwa sprawiają, że systemy wykorzystania deszczówki stają się integralnym elementem projektów budynków mieszkalnych, usługowych i przemysłowych.

Dla projektanta oznacza to konieczność spojrzenia na zbiornik nie jako pojedynczy produkt, lecz jako element całego systemu gospodarowania wodami opadowymi. O jego skuteczności decyduje nie tylko pojemność, ale również sposób filtracji, wyposażenie techniczne, warunki montażowe oraz planowany sposób wykorzystania zgromadzonej wody.

Analiza potrzeb inwestycji powinna poprzedzać dobór zbiornika

Dobór zbiornika rozpoczyna się znacznie wcześniej niż wybór konkretnego modelu. Pierwszym krokiem jest określenie ilości wody, która może zostać zgromadzona oraz rzeczywistego zapotrzebowania na wodę w obiekcie.

Projektant powinien przeanalizować przede wszystkim powierzchnię zlewni dachowej, lokalne warunki opadowe, rodzaj pokrycia dachu, liczbę użytkowników oraz planowany sposób wykorzystania deszczówki. Dopiero zestawienie tych danych pozwala określić optymalną pojemność zbiornika.

W praktyce zbyt mały zbiornik powoduje częste przelewy i niewykorzystanie potencjału retencyjnego, natomiast zbiornik przewymiarowany nie przynosi dodatkowych korzyści eksploatacyjnych, a jedynie zwiększa koszty inwestycji.

Zbiornik powinien odpowiadać sposobowi wykorzystania wody

Jednym z najważniejszych etapów projektowania jest określenie funkcji całego systemu.

Najprostsze instalacje wykorzystują wodę deszczową wyłącznie do podlewania terenów zielonych. W takich przypadkach projekt obejmuje przede wszystkim zbiornik, filtr oraz układ poboru wody.

Znacznie bardziej rozbudowane są systemy zasilające również budynek. Woda deszczowa może być wykorzystywana do spłukiwania toalet, zasilania pralek czy wykonywania prac porządkowych. Takie rozwiązania wymagają zastosowania central deszczowych, automatyki sterującej oraz odpowiednich zabezpieczeń umożliwiających automatyczne przełączenie na wodę wodociągową w przypadku opróżnienia zbiornika. Rozwiązania GRAF przewidują zarówno systemy przeznaczone wyłącznie do ogrodu, jak i kompletne układy obsługujące jednocześnie dom i ogród.

O jakości systemu decyduje nie tylko zbiornik

W praktyce duży wpływ na bezawaryjną pracę instalacji ma odpowiednio zaprojektowany układ technologiczny.

Woda dopływająca do zbiornika powinna zostać oczyszczona z liści, piasku oraz innych zanieczyszczeń. Równie ważne jest zastosowanie uspokajacza wlewu, który ogranicza wzruszanie osadów znajdujących się na dnie zbiornika.

Nie bez znaczenia jest również miejsce poboru wody. GRAF najczęściej proponuje pompy ułożone poziomo w zbiorniku oraz przewód z sitem podwieszonym do boi. Sito znajduje się około 10 cm pod lustrem wody, natomiast pompa posiada automatyczny wyłącznik ustawiony na około 20 cm od dna zbiornika.

Jeśli przez sita przedostaną się lekkie zanieczyszczenia, pozostają one przy powierzchni wody. Zanieczyszczenia cięższe opadają natomiast na dno zbiornika. Dzięki temu do wykorzystania pobierana jest woda z najczystszej części zbiornika.

Takie rozwiązania przekładają się nie tylko na wyższą jakość magazynowanej wody, ale również na dłuższą żywotność pomp i rzadszą konieczność konserwacji całej instalacji. W nowoczesnych systemach stosowane są także filtry samoczyszczące oraz centrale monitorujące poziom wody i automatycznie uzupełniające instalację wodą wodociągową, gdy zapas deszczówki zostanie wykorzystany.

Warunki montażowe mają bezpośredni wpływ na koszty inwestycji

Podczas projektowania często największą uwagę poświęca się parametrom hydraulicznym, tymczasem równie istotne są kwestie wykonawcze.

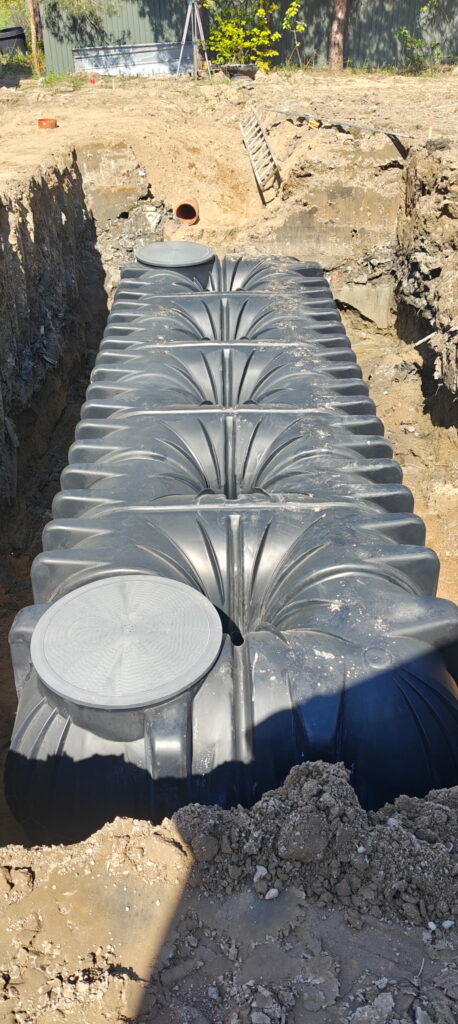

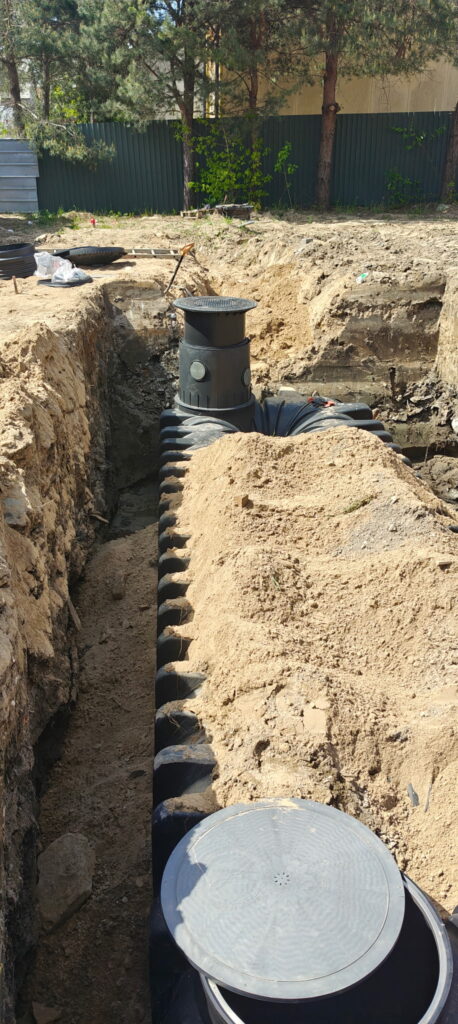

Głębokość wykopu, masa zbiornika, możliwość regulacji nadbudowy czy dopuszczalne obciążenie pokrywy wpływają zarówno na koszt realizacji inwestycji, jak i późniejszą eksploatację.

Nowoczesne zbiorniki wyposażane są w teleskopowe nadbudowy umożliwiające płynną regulację wysokości oraz dopasowanie pokrywy do poziomu terenu. Dostępne są również rozwiązania przeznaczone do lokalizacji w strefach ruchu samochodowego, co zwiększa swobodę projektowania zagospodarowania działki.

Modułowa budowa ułatwia dopasowanie systemu

Współczesne systemy zagospodarowania wody deszczowej coraz częściej projektowane są w sposób modułowy. Oznacza to możliwość indywidualnego doboru zbiornika, rodzaju pokrywy, filtrów, pakietu wyposażenia oraz pomp w zależności od wymagań konkretnej inwestycji.

Takie podejście pozwala projektantowi stworzyć rozwiązanie odpowiadające zarówno niewielkim budynkom jednorodzinnym, jak i bardziej wymagającym obiektom usługowym czy przemysłowym. W przypadku rozbudowy inwestycji system może zostać łatwo uzupełniony o kolejne elementy bez konieczności przebudowy całej instalacji.

Cyfrowe narzędzia wspierają proces projektowania

Coraz większą rolę w codziennej pracy projektantów odgrywają aplikacje umożliwiające szybki dobór urządzeń na podstawie parametrów inwestycji.

Na platformie WaterFolder dostępny jest kalkulator opracowany we współpracy z GRAF Polska, który wspiera dobór podziemnych zbiorników na wodę deszczową dla budynków jednorodzinnych, wielorodzinnych, usługowych i przemysłowych. Po wprowadzeniu podstawowych danych inwestycji użytkownik otrzymuje propozycję odpowiedniego rozwiązania oraz raport zawierający najważniejsze parametry techniczne.

Podsumowanie

Projektowanie systemów wykorzystania wody deszczowej wymaga kompleksowego podejścia. O powodzeniu inwestycji decyduje nie tylko pojemność zbiornika, ale również właściwa analiza zapotrzebowania na wodę, dobór elementów technologicznych, warunki montażowe oraz możliwość dalszej rozbudowy systemu.

Dzięki nowoczesnym rozwiązaniom oraz cyfrowym narzędziom wspierającym dobór urządzeń projektanci mogą znacznie szybciej przygotować optymalną koncepcję zagospodarowania wód opadowych, ograniczyć ryzyko błędów projektowych i dobrać rozwiązanie najlepiej odpowiadające wymaganiom konkretnej inwestycji.
