Zbiorniki retencyjne – odpowiedź na wyzwania współczesnej gospodarki wodami opadowymi

Jeszcze kilkanaście lat temu głównym celem projektowania kanalizacji deszczowej było jak najszybsze odprowadzenie wody opadowej poza teren inwestycji. Dziś takie podejście nie jest już wystarczające. Intensywniejsze opady, ograniczona przepustowość istniejącej infrastruktury oraz coraz dłuższe okresy suszy sprawiają, że nowoczesne systemy odwodnienia muszą nie tylko odprowadzać wodę, ale również skutecznie nią zarządzać.

Jednym z kluczowych elementów współczesnych systemów zagospodarowania wód opadowych są podziemne zbiorniki retencyjne. Ich zadaniem jest czasowe magazynowanie nadmiaru wody podczas intensywnych opadów oraz kontrolowane odprowadzanie jej do kanalizacji, odbiorników lub systemów rozsączających. Zgromadzona woda może zostać wykorzystana ponownie m.in. do podlewania terenów zielonych, celów technologicznych, mycia pojazdów czy zabezpieczenia przeciwpożarowego. Takie rozwiązania pozwalają ograniczyć zużycie wody wodociągowej, zmniejszyć koszty eksploatacji oraz zwiększyć odporność infrastruktury na skutki zmian klimatu.

Coraz większą popularność zdobywają rurowe zbiorniki retencyjne wykonywane z karbowanych rur stalowych. W porównaniu z tradycyjnymi konstrukcjami żelbetowymi oferują większą elastyczność projektową, krótszy czas montażu oraz możliwość dopasowania konfiguracji do warunków konkretnej inwestycji.

Takie rozwiązania od wielu lat rozwija firma ViaCon, oferując systemy retencyjne HelCor® i WaterCorTank, które znajdują zastosowanie w inwestycjach drogowych, kolejowych, przemysłowych oraz komunalnych. Dzięki możliwości retencji, kontrolowanego odpływu oraz magazynowania wody do ponownego wykorzystania stanowią one odpowiedź na współczesne wyzwania związane z gospodarowaniem wodami opadowymi.

Rurowe zbiorniki retencyjne ViaCon – budowa i zasada działania

Rurowe zbiorniki retencyjne ViaCon wykonywane są z karbowanych rur stalowych HelCor®, które dzięki swojej konstrukcji łączą wysoką wytrzymałość mechaniczną z relatywnie niewielką masą własną. Karbowanie zwiększa sztywność konstrukcji, umożliwiając przenoszenie znacznych obciążeń od gruntu, ruchu drogowego czy infrastruktury kolejowej, przy jednoczesnym zachowaniu optymalnej ilości materiału.

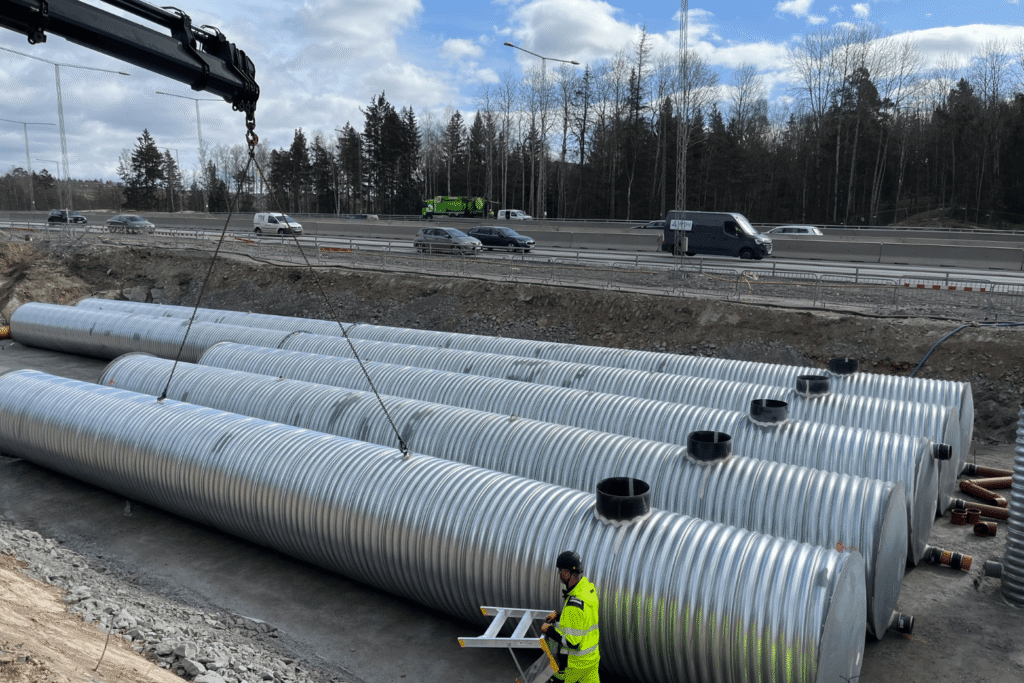

System może być projektowany jako pojedynczy zbiornik lub układ kilku równoległych ciągów rurowych połączonych kolektorami wyrównawczymi. Dzięki temu możliwe jest praktycznie dowolne kształtowanie pojemności retencyjnej – od niewielkich instalacji dla pojedynczych obiektów aż po systemy magazynujące kilka tysięcy metrów sześciennych wody. Takie rozwiązanie pozwala optymalnie wykorzystać dostępną przestrzeń oraz dostosować konfigurację zbiornika do warunków terenowych i wymagań inwestycji. Potwierdzają to liczne realizacje ViaCon o pojemności od kilkuset do ponad 2600 m³.

W zależności od potrzeb projektowych zbiorniki mogą pełnić funkcję:

• retencyjną – magazynując wodę i odprowadzając ją z kontrolowaną wydajnością,
• retencyjno-rozsączającą – umożliwiając infiltrację do gruntu,
• magazynową – przeznaczoną do ponownego wykorzystania zgromadzonej wody,
• technologiczną – wykorzystywaną np. do chłodzenia, mycia pojazdów czy podlewania terenów zielonych.

Najważniejsze zalety rurowych zbiorników retencyjnych

Rurowe zbiorniki retencyjne ViaCon są projektowane z myślą o różnorodnych zastosowaniach infrastrukturalnych. Ich konstrukcja przekłada się na szereg korzyści zarówno na etapie projektowania, jak i realizacji oraz późniejszej eksploatacji obiektu.

Elastyczność projektowania

Każda inwestycja charakteryzuje się innymi ograniczeniami przestrzennymi oraz wymaganiami hydraulicznymi. Dzięki modułowej konstrukcji zbiorniki ViaCon mogą być projektowane w różnych średnicach, długościach i konfiguracjach, umożliwiając efektywne wykorzystanie dostępnej przestrzeni.

System może zostać zlokalizowany pod drogami, parkingami, terenami zielonymi, placami czy obiektami przemysłowymi bez ograniczania funkcjonalności powierzchni terenu. W przypadku trudnych warunków gruntowych lub ograniczonego miejsca możliwe jest zastosowanie kilku równoległych ciągów rurowych zamiast jednego dużego zbiornika.

Krótki czas realizacji inwestycji

Jednym z największych atutów technologii rurowej jest szybkość montażu. Prefabrykowane elementy dostarczane są bezpośrednio na plac budowy, gdzie składane są w gotowy układ zbiornika.

W praktyce oznacza to znacznie krótszy czas prowadzenia robót niż w przypadku tradycyjnych konstrukcji żelbetowych. Przykładem jest realizacja w duńskim Viborgu, gdzie zbiornik o pojemności ponad 500 m³ został zamontowany w czasie krótszym niż sześć godzin. Z kolei podczas budowy linii tramwajowej Luas w Dublinie największy zbiornik został dostarczony w ciągu trzech tygodni, a jego montaż trwał zaledwie cztery dni.

Krótki czas realizacji ogranicza utrudnienia dla mieszkańców, zmniejsza koszty organizacji budowy oraz pozwala szybciej oddać inwestycję do użytkowania.

Trwałość na dziesięciolecia

Rurowe zbiorniki ViaCon wykonywane są z karbowanej stali zabezpieczonej odpowiednimi powłokami antykorozyjnymi dobieranymi do warunków środowiskowych. W zależności od projektu mogą to być m.in. powłoki cynkowe, polimerowe WProtect.

Takie rozwiązanie zapewnia wysoką odporność na korozję, uszkodzenia mechaniczne oraz długą żywotność konstrukcji nawet w wymagających warunkach eksploatacyjnych. Dodatkowo zastosowanie kominów inspekcyjnych umożliwia łatwe prowadzenie okresowych przeglądów i prac konserwacyjnych.

Niższy ślad środowiskowy

Coraz większe znaczenie podczas realizacji inwestycji ma ograniczanie emisji CO₂ oraz wpływu budowy na środowisko. Stal wykorzystywana do produkcji zbiorników ViaCon nadaje się do recyklingu, a niższa masa elementów przekłada się na ograniczenie transportu oraz zużycia paliwa.

Analizy środowiskowe wykonywane dla wybranych realizacji wskazują, że rozwiązania stalowe mogą znacząco ograniczyć emisję CO₂ w porównaniu z tradycyjnymi zbiornikami betonowymi. Dodatkową korzyścią jest krótszy czas prowadzenia robót oraz mniejsza ingerencja w otoczenie inwestycji.

Przykłady zastosowań zbiorników ViaCon

Uniwersalność systemów ViaCon potwierdzają liczne realizacje w Polsce i Europie. Rozwiązania znajdują zastosowanie zarówno w inwestycjach infrastrukturalnych, jak i przemysłowych oraz komunalnych, wszędzie tam, gdzie konieczne jest skuteczne zarządzanie wodami opadowymi.

Infrastruktura drogowa

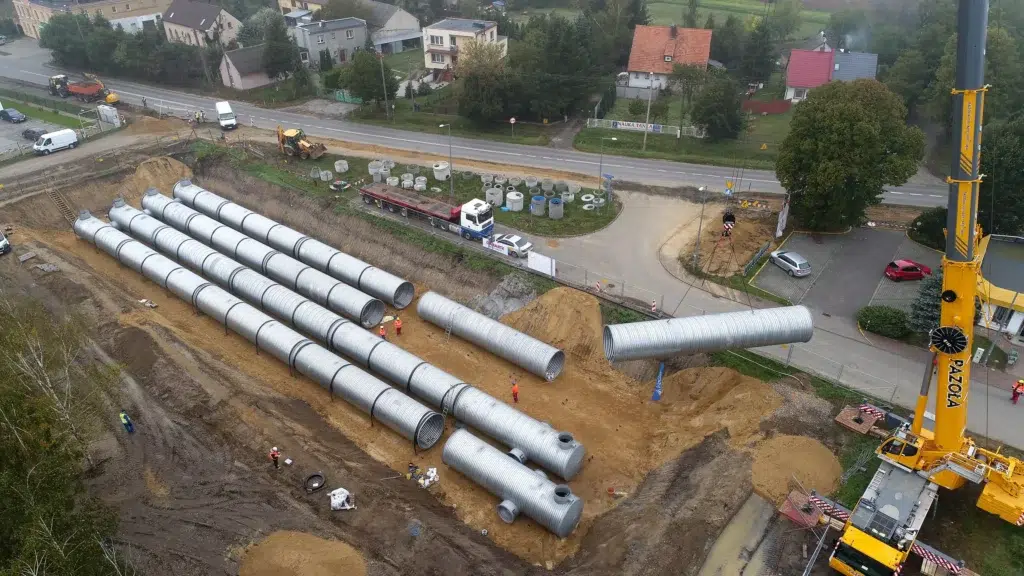

Zbiorniki wykorzystywane są do ochrony dróg przed podtopieniami oraz kontrolowanego odprowadzania wód opadowych do kanalizacji lub odbiorników. Przykładem jest przebudowa ulicy Fabrycznej w Lesznie, gdzie zastosowano dwa stalowe zbiorniki retencyjne umożliwiające magazynowanie i stopniowy odpływ wód opadowych.

Infrastruktura kolejowa

Podczas rozbudowy kolei miejskiej Luas w Dublinie zbiorniki retencyjne zostały zabudowane pod torowiskiem, zapewniając skuteczną ochronę infrastruktury przed skutkami intensywnych opadów przy jednoczesnym zachowaniu ciągłości ruchu.

Obiekty sportowe

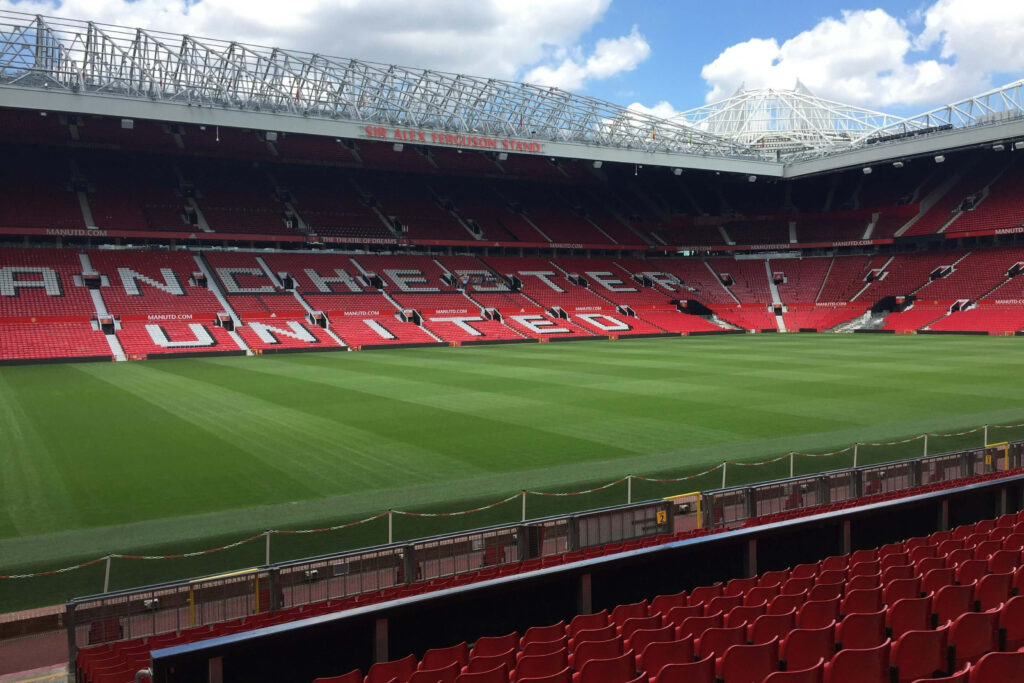

Technologia ViaCon została wykorzystana m.in. podczas przebudowy stadionów Old Trafford, Brighton & Hove Albion oraz MK Dons. W każdym przypadku zbiorniki umożliwiły skuteczne odwodnienie rozległych powierzchni przy zachowaniu ograniczonej przestrzeni podziemnej oraz krótkiego czasu realizacji inwestycji.

Przemysł i ponowne wykorzystanie wody

Coraz częściej zbiorniki pełnią funkcję magazynów wody wykorzystywanej ponownie w procesach technologicznych. W Szwecji zgromadzona deszczówka wykorzystywana jest do mycia autobusów, chłodzenia serwerowni czy nawadniania terenów zielonych, pozwalając ograniczyć zużycie wody pitnej oraz koszty eksploatacyjne.

Dobór zbiornika retencyjnego jeszcze prostszy z platformą WaterFolder

Projektowanie zbiorników retencyjnych wymaga uwzględnienia wielu parametrów technicznych i hydraulicznych. Odpowiednia pojemność zbiornika zależy nie tylko od wielkości zlewni czy charakterystyki opadu, ale również od dostępnej przestrzeni zabudowy, dopuszczalnego odpływu, warunków gruntowych oraz wymagań konkretnej inwestycji. Analiza wszystkich tych czynników może być czasochłonna, szczególnie na etapie przygotowywania koncepcji lub porównywania różnych wariantów rozwiązań.

Aby usprawnić ten proces, na platformie WaterFolder udostępniono Kalkulator doboru stalowego zbiornika retencyjnego HelCor, opracowany we współpracy z firmą ViaCon. Narzędzie zostało przygotowane w oparciu o systemy retencyjne ViaCon StormWater Solutions wykonane z spiralnie karbowanych rur stalowych HelCor®, spełniających wymagania normy EN 1090.

Kalkulator prowadzi użytkownika przez cały proces doboru – od wprowadzenia podstawowych parametrów inwestycji, przez obliczenie wymaganej pojemności retencyjnej z wykorzystaniem modelu opadowego PANDa, aż do wyboru optymalnej konfiguracji zbiornika. Uwzględnia przy tym zarówno ograniczenia przestrzenne, jak i parametry hydrauliczne oraz możliwość zastosowania dodatkowego zabezpieczenia antykorozyjnego WProtect (Trench Coating), zapewniającego trwałość konstrukcji nawet przez ponad 100 lat.

Po zakończeniu obliczeń użytkownik otrzymuje komplet wyników obejmujący m.in.:

• minimalną wymaganą pojemność zbiornika,
• proponowaną konfigurację systemu HelCor,
• parametry techniczne dobranego rozwiązania (średnicę DN, długość, szerokość zabudowy, liczbę rzędów i segmentów),
• pojemność czynną oraz poziom napełnienia,
• zestawienie alternatywnych wariantów zbiorników umożliwiające porównanie dostępnych rozwiązań.

Dodatkowym ułatwieniem jest możliwość wyświetlenia schematu zbiornika w kilku widokach – przestrzennym 3D, rzutu z góry oraz przekroju poprzecznego. Dzięki temu projektant może szybko zweryfikować konfigurację systemu jeszcze przed przygotowaniem dokumentacji.

Cały proces doboru można zakończyć wygenerowaniem raportu PDF, zawierającego podsumowanie obliczeń i najważniejsze parametry techniczne wybranego rozwiązania.

Wypróbuj kalkulator na WaterFolder

Kalkulator doboru zbiorników retencyjnych HelCor jest dostępny bezpłatnie dla użytkowników platformy WaterFolder. Wystarczy założyć konto, aby uzyskać dostęp do narzędzia i w kilku krokach dobrać rozwiązanie dopasowane do wymagań konkretnej inwestycji.

Załóż bezpłatne konto na WaterFolder i wykonaj swój pierwszy dobór zbiornika retencyjnego ViaCon. Dzięki cyfrowemu wsparciu projektowania szybciej porównasz warianty, zweryfikujesz parametry techniczne i przygotujesz rozwiązanie gotowe do dalszych prac projektowych.

Nowoczesne systemy retencyjne stanowią dziś jeden z kluczowych elementów infrastruktury odwodnieniowej. Odpowiednio dobrany zbiornik pozwala nie tylko ograniczyć ryzyko podtopień, ale również efektywnie gospodarować wodą opadową i zwiększyć odporność inwestycji na skutki zmian klimatu.

Dzięki narzędziom cyfrowym, takim jak WaterFolder, projektanci mogą szybciej analizować warianty rozwiązań, optymalizować parametry techniczne i sprawniej przygotowywać dokumentację, co przekłada się na większą efektywność całego procesu projektowego.
