Kalkulator doboru odwodnień liniowych

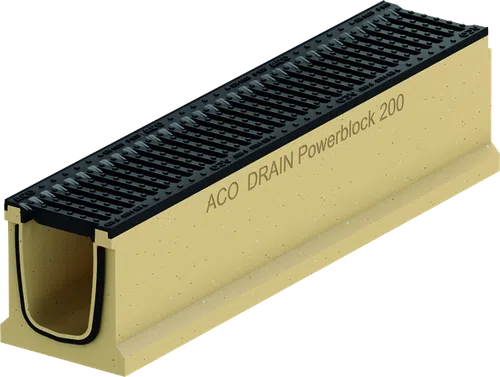

Kalkulator Odwodnień Liniowych został opracowany przez ekspertów firmy ACO, jako narzędzie wspomagające projektowanie systemów odwodnienia liniowego. Narzędzie wspiera projektantów w określeniu ilości wód opadowych oraz doborze odpowiedniego systemu odwodnienia w zależności od klasy obciążenia, miejsca zastosowania oraz parametrów hydraulicznych. Kalkulator umożliwia tworzenie prostych i złożonych modeli zlewni z uwzględnieniem różnych nawierzchni i współczynników spływu, co pozwala na realistyczne odwzorowanie warunków projektowych.
Prowadząc użytkownika przez cały proces projektowy — od wyboru typu odwodnienia, przez definiowanie parametrów i rozmieszczenie odpływów, aż po dobór gotowego rozwiązania wraz z dokumentacją techniczną. Użytkownik może projektować odwodnienia o różnych długościach, stosować wiele odpływów na jednej linii oraz kontrolować odległości pomiędzy odpływami, co bezpośrednio wpływa na wydajność systemu. Kalkulator umożliwia również określenie stopnia wypełnienia kanału oraz automatycznie proponuje kilka wariantów odwodnień spełniających założenia projektowe. Dzięki temu znacząco skraca czas obliczeń i ułatwia wybór optymalnego rozwiązania.
Narzędzie znajduje zastosowanie przy projektowaniu różnego rodzaju obiektów i nawierzchni, takich jak perony kolejowe, chodniki, ulice, parkingi, garaże podziemne, centra logistyczne, porty czy lotniska.
Jak dobrać odwodnienie liniowe?
Zapoznaj się z materiałem wideo prezentującym instrukcję korzystania z kalkulatora:
Wybór parametrów odwodnienia liniowego
Aby prawidłowo dobrać odwodnienie liniowe, należy uzupełnić podstawowe parametry wpływające na obliczenia hydrauliczne oraz dobór systemu.
Rodzaj inwestycji
Określa miejsce zastosowania odwodnienia, np. chodnik, parking, droga czy obiekt przemysłowy. Na tej podstawie system dobiera odpowiedni typ odwodnienia oraz sugerowaną klasę obciążenia.
Parametr ten jest kluczowy, ponieważ:
- określa przewidywane obciążenia eksploatacyjne,
- wpływa na dobór odpowiedniego typu odwodnienia,
- pozwala systemowi zaproponować właściwą klasę obciążenia zgodną z normą EN 1433.
Klasa obciążenia
Klasa obciążenia określa odporność systemu odwodnienia na obciążenia wynikające z ruchu pieszego lub kołowego.
System automatycznie sugeruje odpowiednią klasę na podstawie rodzaju inwestycji, jednak użytkownik może ją zmienić ręcznie.
Zgodnie z normą PN-EN 1433:2005 dostępne są klasy:
- A15 – obciążenie do 15 KN, stosowane głównie dla ruchu pieszego i rowerowego,
- B125 – obciążenie do 125 KN, przeznaczone m.in. dla parkingów samochodów osobowych,
- C250 – obciążenie do 250 KN, stosowane przy krawężnikach i drogach,
- D400 – obciążenie do 400 KN, przeznaczone dla jezdni i intensywnego ruchu kołowego,
- E600 – obciążenie do 600 KN, dla obiektów przemysłowych i logistycznych,
- F900 – obciążenie do 900 KN, stosowane w miejscach o bardzo dużych obciążeniach, np. lotniskach i portach.
Prawidłowy dobór klasy obciążenia zapewnia trwałość oraz bezpieczne użytkowanie systemu odwodnienia.
Schemat rozmieszczenia odpływów
Użytkownik określa długość odwodnienia oraz rozmieszcza odpływy na poszczególnych odcinkach kanału. Prawidłowe zaplanowanie odpływów wpływa na optymalną wydajność systemu, sprawny przepływ wody oraz właściwy dobór przekrojów kanałów.
Powierzchnie zredukowane
Kalkulator umożliwia dodanie powierzchni odwadnianych wraz ze współczynnikami spływu i powierzchnią [m²]. Na tej podstawie wyliczana jest powierzchnia zredukowana wykorzystywana w obliczeniach hydraulicznych.
Model opadowy
Na końcu wybierany jest model opadowy oraz parametry deszczu obliczeniowego, potrzebne do wyznaczenia przepustowości systemu odwodnienia.
Wyniki doboru parametrów odwodnienia liniowego
Po wykonaniu obliczeń kalkulator prezentuje proponowane rozwiązania spełniające zadane wymagania hydrauliczne.
W wynikach użytkownik otrzymuje:
- parametry dobranego odwodnienia liniowego,
- obliczony przepływ,
- procentowe wypełnienie korytka,
- podstawowe wymiary oraz parametry techniczne systemu.
Program może zaproponować kilka wariantów odwodnienia, których parametry są dostosowane do wybranego poziomu wypełnienia korytka oraz założeń projektowych.
Dodatkowo użytkownik może ręcznie ustawić maksymalną wysokość oraz procentowe wypełnienie odwodnienia.
Na końcu wyniki można pobrać w formie raportu PDF wraz z dokumentacją techniczną i rysunkami systemu odwodnienia.
