WaterFolder Connect – nowoczesne podejście do projektowania systemów odwodnienia

Zintegrowana platforma do modelowania systemów odwodnienia

WaterFolder Connect to zintegrowana platforma, która w prosty i intuicyjny sposób umożliwia projektantom i inżynierom tworzenie, symulację oraz optymalizację systemów odwodnienia. Cały proces odbywa się w trzech krokach: od stworzenia modelu w bezpośredniej lokalizacji projektu, przez przeprowadzenie symulacji deszczowych, aż po dobór urządzeń i analizę wyników. Dzięki pracy w chmurze platforma działa bez konieczności instalowania dodatkowego oprogramowania czy posiadania specjalistycznego sprzętu, co sprawia, że staje się dostępna dla każdego biura projektowego i każdej skali inwestycji.

Kluczowe możliwości platformy

• Praca bezpośrednio na mapie – projektowanie szeregów urządzeń w docelowej lokalizacji inwestycji z wykorzystaniem aktualnych danych przestrzennych.
• Modelowanie hydrodynamiczne – pełna weryfikacja projektów w dynamicznych warunkach opadowych, zgodnie z najnowszymi wymaganiami formalnymi i środowiskowymi.
• Dane oparte na atlasie PANDa i lokalnych hietogramach wzorcowych – gwarancja wiarygodności i precyzji analiz.
• Elastyczne zarządzanie modelami – intuicyjne komponowanie, edytowanie i klonowanie modeli, tworzenie wielu scenariuszy opadowych i szybkie porównywanie wyników.
• Wydajność chmurowa – obliczenia wykonywane w chmurze zapewniają szybkość działania i brak konieczności inwestowania w kosztowną infrastrukturę sprzętową.

Rozpoczęcie pracy – krok po kroku

Import danych projektowych – szybki start pracy na istniejącej dokumentacji

Rozpoczęcie pracy w WaterFolder Connect może odbywać się od bezpośredniego importu istniejącej dokumentacji i danych projektowych. Platforma oferuje nową funkcję importu plików w wielu popularnych formatach, takich jak DWG, DXF, JSON, PNG, JPEG, PDF oraz TIFF, co umożliwia szybkie przeniesienie projektów, map i rysunków technicznych do środowiska modelowego.

Funkcja importu została zaprojektowana z myślą o codziennej pracy z dokumentacją pochodzącą z różnych źródeł i narzędzi. Dzięki obsłudze wielu formatów użytkownik może pracować na plikach bez konieczności ich wcześniejszej konwersji, co znacząco upraszcza proces przygotowania danych i eliminuje dodatkowe etapy techniczne.

Zaimportowane pliki stanowią punkt wyjścia do dalszych analiz i modelowania w systemie. Praca na oryginalnych danych źródłowych zapewnia większą spójność informacji, ogranicza ryzyko błędów oraz pozwala szybciej przejść do kolejnych etapów projektu, takich jak tworzenie zlewni, łączenie ich elementami sieci oraz przeprowadzanie analiz hydrodynamicznych. Dzięki temu użytkownik może skupić się na właściwym wykorzystaniu danych, zamiast na ich czasochłonnym przygotowywaniu.

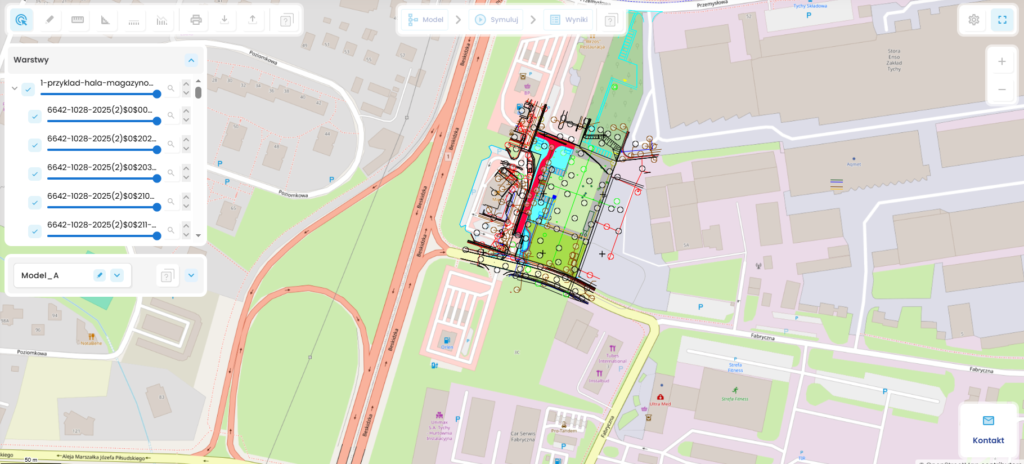

Fot. Możliwości importowania modelu w popularnych formatach: DWG, DXF, JPEG, PNG, PDF, ZIP, GeoJSON, TIFF

Tworzenie modelu – projektowanie bezpośrednio na mapie

W przypadku, gdy użytkownik nie dysponuje gotową dokumentacją projektową do zaimportowania, pierwszym etapem pracy z systemem jest narysowanie modelu bezpośrednio na mapie w docelowej lokalizacji inwestycji. WaterFolder Connect oferuje szeroki wachlarz warstw danych, które wspierają proces projektowania:

• dane z Krajowej Integracji Ewidencji (budynki, numery działek, numeracja adresowa),
• parametry uzbrojenia terenu (sieci wodociągowe, kanalizacyjne, gazowe, ciepłownicze, telekomunikacyjne),
• widok ortofotomapy,
• OpenStreetMap,
• cieniowanie obrazujące rzeźbę terenu.

Fot. Wybór warstwy mapowej do utworzenia projektu w docelowej lokalizacji inwestycji

Do dyspozycji użytkowników są także praktyczne narzędzia mapowe, takie jak zaznaczanie, edycja, pomiar odległości i powierzchni, rysowanie profili wysokościowych i modelowych, a także możliwość importu i eksportu danych oraz ich wydruku.

Fot. Profil wysokościowy dostępny w narzędziach mapowych

W ramach modelu można zamodelować jedną lub kilka zlewni oraz połączyć je przewodami i obiektami – studniami, regulatorami, separatorami, piaskownikami, zbiornikami czy wylotami. System podpowiada głębokości posadowienia obiektów i sugeruje najlepsze warianty urządzeń, aby zapewnić zgodny z wymaganiami przepływ wody. Wszystkie parametry można dostosować w szczegółowym widoku obiektu.

Fot. Złożony model z wyznaczonymi kilkoma zlewniami, połączonymi poszczególnymi elementami sieci

Symulacja deszczowa – testowanie systemu w warunkach rzeczywistych

Drugim krokiem jest przeprowadzenie symulacji hydrodynamicznych opartych na danych lokalnych. WaterFolder Connect wykorzystuje informacje z Atlasu Natężeń Deszczu PANDa dla każdej lokalizacji w Polsce, a także rozkłady opadowe Eulera i DVWK. Dzięki temu użytkownik ma do dyspozycji nawet siedem hietogramów z danymi opadowymi charakterystycznymi dla danej lokalizacji.

Fot. Wybór scenariuszy opadu – hietogramy uzyskane na podstawie danych z PANDa

Parametry symulacji obejmują m.in.:

• prawdopodobieństwo wystąpienia opadu,
• intensywność i czas jego trwania,
• czas trwania całej symulacji.

System umożliwia analizę każdej minuty przebiegu opadu, dostarczając szczegółowych danych o zachowaniu wody w modelu.

Fot. Analiza czasowa przebiegu opadu – zachowanie wody deszczowej w zaprojektowanym modelu

Wyniki prezentowane są zarówno w postaci wizualizacji na mapie (np. napełnianie, linie ciśnień, odpływy), jak i w przekroju poprzecznym, co pozwala obserwować procesy wewnątrz poszczególnych obiektów. Jeżeli po przeprowadzonej symulacji narzędzie wykryje nieprawidłowości w działaniu projektowanego układu, wówczas wyświetli się okno przedstawiające możliwe rozwiązania zaistniałego problemu.

Fot. Wynik przeprowadzonej symulacji w postaci wizualizacji na mapie

Po wykonaniu symulacji na profilu podłużnym kanalizacji deszczowej widoczny jest poziom napełnienia poszczególnych odcinków układu w czasie trwania obliczeń. Dzięki temu projektant może z łatwością ocenić, które fragmenty systemu są najbardziej obciążone, a które pracują z rezerwą hydrauliczną

Fot. Wypełnienie przewodów widoczne na profilu podłużnym kanalizacji deszczowej

Dodatkowym atutem jest elastyczność pracy z modelami – można je klonować, modyfikować, a także testować różne parametry urządzeń, aby znaleźć optymalne rozwiązania.

Dobór urządzeń i analiza wyników

Po przeprowadzeniu symulacji system automatycznie określa minimalne parametry  urządzeń lub obiektów (np. objętość zbiornika) i umożliwia wygenerowanie wyników. Analizy można prowadzić na poziomie całego modelu, poszczególnych symulacji czy pojedynczych obiektów.

Eksport wyników obejmuje:

• model i mapę,
• wyniki symulacji,
• parametry dobranych urządzeń.

Dane można wyeksportować w popularnych formatach: SWMM, JSON, XLS czy wektorowych, co pozwala na ich dalsze wykorzystanie w innych systemach i narzędziach projektowych.

Fot. Możliwości eksportowania wyników w popularnych formatach: SWMM, JSON, XLS

Zarządzanie projektami – pełna kontrola w jednym miejscu

WaterFolder Connect pozwala na tworzenie nieograniczonej liczby projektów przypisanych do konkretnych lokalizacji i etapów inwestycji (np. koncepcja, projekt wykonawczy). Projekty można archiwizować, usuwać i zarządzać nimi w przejrzystym widoku mapy, który pokazuje ich geograficzne rozmieszczenie.

Dlaczego warto korzystać z WaterFolder Connect?

WaterFolder Connect łączy modelowanie hydrodynamiczne z intuicyjną obsługą i wiarygodnymi danymi. To narzędzie, które zapewnia:

• automatyzację obliczeń i przejrzystą wizualizację systemów odwodnienia,
• pełną weryfikację projektów zgodnie z wymaganiami środowiskowymi i prawnymi,
• analizę wielu wariantów i wybór najlepszego modelu,
• inteligentny dobór urządzeń i parametrów,
• szybki import i eksport danych do najczęściej używanych formatów,
• pracę w chmurze – bez instalacji i ograniczeń sprzętowych.

Dodatkowo, WaterFolder Connect wyposażony jest w system pomocy, który prowadzi użytkownika krok po kroku przez kolejne etapy pracy. Rozwiązanie to zapewnia praktyczne wskazówki, objaśnia newralgiczne punkty i podpowiada najlepsze rozwiązania w momentach wymagających szczególnej uwagi. Dzięki temu nawet mniej doświadczeni projektanci mogą z łatwością korzystać z zaawansowanych funkcji platformy, minimalizując ryzyko błędów i przyspieszając proces projektowy.

Fot. System pomocy na platformie WaterFolder Connect

Zobacz, jak rozpocząć pierwszy projekt na platformie WaterFolder Connect

Kompleksowe wsparcie dla inżynierów i projektantów

WaterFolder Connect to nie tylko kolejne narzędzie dla projektantów. To kompleksowa platforma wspierająca proces planowania i weryfikacji systemów odwodnienia – od pierwszego szkicu po końcową dokumentację projektową. Dzięki integracji z krajowymi bazami danych, chmurowej wydajności i intuicyjnemu interfejsowi, platforma staje się fundamentem nowoczesnego projektowania w erze cyfrowej.

WaterFolder Connect to część większej platformy WaterFolder, która od ponad pięciu lat łączy ekspertów, projektantów i producentów urządzeń. Już po założeniu konta na platformie WaterFolder i wybraniu modułu Connect, projektant otrzymuje dostęp do nowoczesnego środowiska pracy w przeglądarce – bez dodatkowych instalacji, kosztów sprzętu i skomplikowanych procesów wdrożeniowych.
