Alkalmazás szikkasztó rendszerek kiválasztásához
A szikkasztó rendszerek kiválasztására szolgáló alkalmazás a Wavin Magyarországgal együttműködésben készült. Lehetővé teszi a szikkasztó tartályok és vízszintes csőcsatlakozások kiválasztását a DWA-A-138 irányelveknek megfelelően.

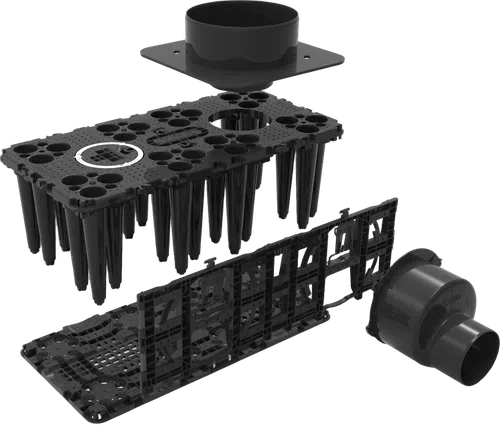

A Wavin AquaCell moduláris esővíz szikkasztó rendszer, amely egyszerű és megerősített (dupla) kivitelben is alkalmazható, így a terhelhetőségi igények legszélesebb skáláját is lefedi. Alkalmas esővíz kezelésére, zöld területeken, lakóövezetekben, parkolókban és utakon, valamint kereskedelmi és ipari zónákban egyaránt. Egymásba rakható kivetelének köszönhetően sokkal kevesebb helyet foglal az építési területeken és hatékonyabban szállítható mint más modellek. Vizsgálható és tisztítható vizsgálócsatornán keresztül.
Az esővíz szikkasztó rendszer kiválasztása a tereptől és a talaj típusától függ. Lehetőség van arra is, hogy a rendszert a csapadék adott intenzitásához és időtartamához igazítsák, ami lehetővé teszi az optimális csapadékvíz kezelést. A kalkulátor Magyarország 69 régiójára, 100 automata mérőhely által gyűjtött adatokra támaszkodva kidolgozott csapadék atlaszt alkalmaz az adott szikkasztómező méretének számításához.
A kiválasztás eredményeként egy kalkulációt kap, amely tartalmazza a szükséges elemek számát, valamint a tartályra vonatkozó adatokat, például annak méreteit, vízkapacitását és szerkezetét. Ezenkívül lehetőség van DWG rajzok és egyéb anyagok letöltésére az adott szikkasztó rendszerre rendszerekkel vonatkozóan.
Hogyan válasszuk ki gyorsan és egyszerűen az AquaCell vízelvezető rendszert?
Tekintse meg az oktatóvideót az alkalmazás használatáról:
A szikkasztó rendszer méretének kiszámítása
Az alkalmazás megadja a legjobb megoldást a beruházás kiválasztott típusának és paramétereinek (hossz és szélesség), valamint a terep típusának a figyelembe vételével.
A számítások elvégzéséhez a következő adatokat kell megadnia:
- beszivárgási együttható [m/s],
- csökkentett vízgyűjtő terület (a konfigurátor segítségével számítva),
- talajvíz szintje,
- a tartály talajjal való fedésének magassága.
Magyarország Esőintenzitás Atlasza 69 régióra
Csapadékatlasz a HungaroMet által 2002-2023 között rögzített eredeti csapadékidősorból származó maximális csapadékintenzitás alapján. A csapadék időtartamának tartományát 5 perctől 5760 percig (4 nap) kiterjesztve fedi le. A maximális csapadékintenzitás kiválasztása Peak Over Threshold (POT) módszerrel történik. A csapadékeloszlást 2-paraméteres exponenciális eloszlással modellezi. A beépített eloszlási adatok lehetővé teszik a maximális csapadékintenzitás 5 perctől 5760 percig (4 nap) időtartamra és 1 évtől 100 évig terjedő gyakoriságra történő becslését, 69 régióban Magyarország egész területére.
Talajvízszint és szikkasztó rendszerek
Forgalomnak kitett területek
Elemek
Minimális távolság a talajvíztől a visszatartó és szivárgó tartályok helyétől függően:
A szikkasztó rendszerek kiválasztásának eredményei
A megadott információk alapján az alkalmazást a következőket tartalmazza:
- minimális tartálytérfogat a kiválasztott csapadékmodell alapján,
- teljes beáramlás a tartályba,
- teljes kifolyás a tartályból,
- tartály ürítési ideje.
A számítások szerint az alkalmazás javaslatot tesz a kiválasztott megoldás megvalósításához szükséges AquaCell elemek számára. Ezenkívül lehetőség van a teljes dokumentáció letöltésére PDF formátumban.
