Kanał czy zbiornik? Jak świadomie projektować retencję w systemach kanalizacyjnych

Współczesne projektowanie systemów kanalizacyjnych wymaga nie tylko znajomości hydrauliki, ale także właściwego definiowania funkcji poszczególnych elementów. Jednym z częstych problemów – zarówno w praktyce projektowej, jak i przy dokumentacjach dofinansowań – jest rozróżnienie między rurociągiem od dużej średnicy (‘duża rura’), a rzeczywistym obiektem retencyjnym.

Duża rura to nie zawsze retencja

Duża średnica rurociągu nie oznacza automatycznie retencji. Choć większa objętość pozwala potencjalnie zgromadzić więcej wody, o funkcji elementu decyduje sposób pracy hydraulicznej całego układu.

Aby przewód pełnił funkcję retencyjną, konieczne jest kontrolowanie odpływu. Dopiero jego zdławienie powoduje magazynowanie wody i opóźnienie odpływu. Bez tego rurociąg pozostaje wyłącznie elementem transportowym – niezależnie od średnicy. To rozróżnienie ma szczególne znaczenie w projektach finansowanych ze środków publicznych, gdzie trzeba wykazać rzeczywistą retencję, a nie tylko dużą objętość.

Kanały podpiętrzane – transport i retencja w jednym

Połączeniem obu tych funkcji są kanały podpiętrzane. To przewymiarowane rurociągi, które w normalnych warunkach działają jak klasyczne kanały, a podczas intensywnych opadów przejmują rolę zbiorników retencyjnych. Ich działanie opiera się na kontrolowanym ograniczeniu odpływu, co prowadzi do czasowego magazynowania (detencji) nadmiaru wody.

Rozwiązanie to rozwinięto m.in. w Niemczech, gdzie długo dominowała kanalizacja ogólnospławna. Pozwala ono ograniczyć potrzebę budowy oddzielnych zbiorników, co jest szczególnie istotne w miastach.

Wyróżnia się różne warianty kanałów podpiętrzanych, zależne głównie od lokalizacji przelewu i momentu jego uruchomienia. Niektóre systemy odprowadzają nadmiar wody wcześnie, inne dopiero przy wysokim wypełnieniu kanału. Istnieją też rozwiązania pośrednie, umożliwiające częściowe podczyszczanie poprzez zatrzymanie pierwszej fali spływu. Dobór wariantu zależy m.in. od charakterystyki zlewni, typu kanalizacji i wymagań środowiskowych.

Fot. Zbiorniki przelewowe dla kanalizacji ogólnospławnej

O skuteczności decydują detale

Kluczowym elementem są regulatory odpływu, które kontrolują przepływ i decydują o tym, czy system rzeczywiście retencjonuje wodę. W zależności od warunków stosuje się urządzenia wirowe lub rozwiązania sterowane elektrycznie. W kanalizacji ogólnospławnej szczególnie ważna jest ich odporność na zanieczyszczenia (→ regulatory wirowe) oraz możliwość serwisowania bez konieczności wchodzenia do obiektu (→ regulatory z napędem elektrycznym).

Fot. Montaż na mokro regulatorów przepływy

Istotne są również warunki eksploatacyjne. Kanał powinien być możliwie samoczyszczący, jednak w praktyce często stosuje się dodatkowe rozwiązania, takie jak koryta lub komory płuczące. W bardziej wymagających przypadkach wykorzystuje się także systemy podczyszczania, które ograniczają ilość zanieczyszczeń trafiających do dalszych elementów systemu.

Fot. System retencyjne dla kanalizacji ogólnospławnej

Gdzie to rozwiązanie ma największy sens?

Kanały podpiętrzane sprawdzają się przede wszystkim tam, gdzie brakuje miejsca na klasyczne zbiorniki – w gęstej zabudowie miejskiej oraz w inwestycjach liniowych, np. drogowych. Ich zaletą jest także szybka realizacja dzięki prefabrykacji.

W systemach ogólnospławnych często stanowią kluczowy element poprawy pracy sieci. W kanalizacji deszczowej pełnią raczej rolę uzupełniającą – zgodnie z aktualnymi trendami najpierw należy stosować retencję rozproszoną i infiltrację, a dopiero w razie ograniczeń przestrzennych sięgać po rozwiązania techniczne, takie jak kanały podpiętrzane.

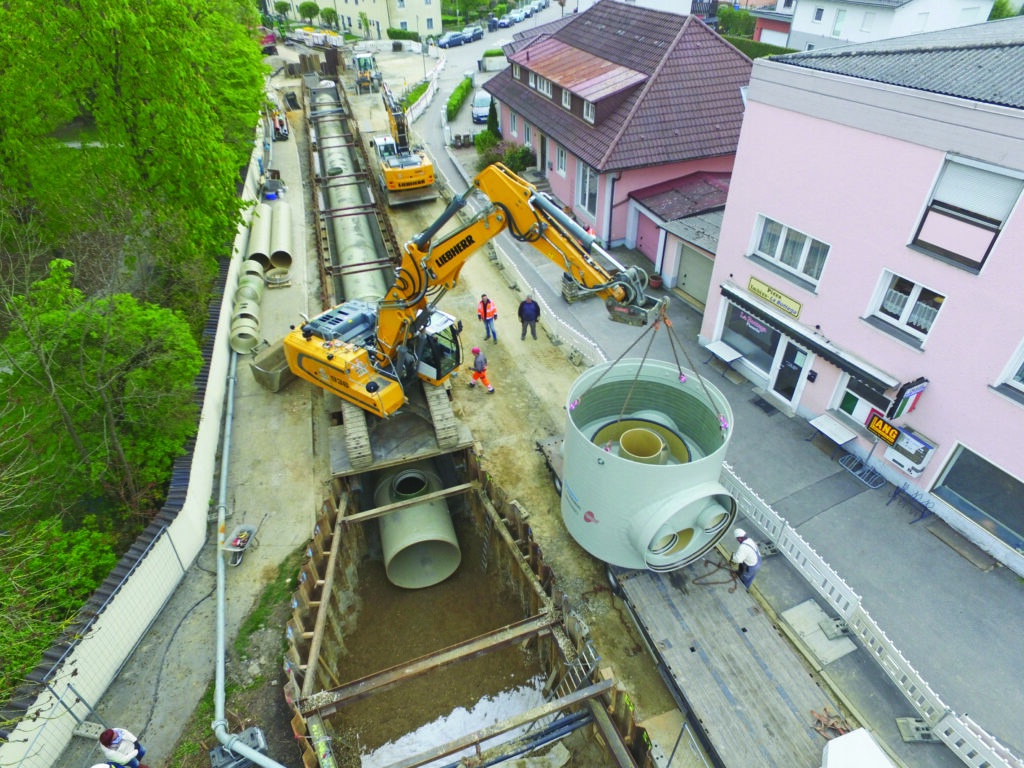

Fot. Montaż zbiornika magazynującego

Cyfrowe wsparcie projektowania

Projektowanie systemów odwodnieniowych coraz częściej opiera się na narzędziach cyfrowych, które pozwalają nie tylko przyspieszyć proces obliczeń, ale przede wszystkim podejmować bardziej świadome decyzje projektowe. Zamiast ręcznego analizowania wielu wariantów, projektanci mogą dziś w krótkim czasie porównać różne rozwiązania i dobrać optymalne parametry systemu w oparciu o rzeczywiste dane.

Dobrym przykładem takiego podejścia jest platforma WaterFolder – narzędzie stworzone z myślą o inżynierach branży wodno-kanalizacyjnej. Łączy ono wiedzę projektową z praktycznym doświadczeniem i umożliwia szybki dobór urządzeń w jednym, spójnym środowisku. Dzięki temu proces projektowania staje się bardziej uporządkowany, a jednocześnie znacznie szybszy.

Jednym z dostępnych na platformie narzędzi jest bezpłatny kalkulator opracowany we współpracy z Amiblu, przeznaczony do doboru rurowych zbiorników retencyjnych wykonanych z GRP. Aplikacja działa bezpośrednio w przeglądarce i prowadzi użytkownika przez cały proces w sposób intuicyjny, ograniczając do minimum czas potrzebny na przygotowanie obliczeń.

Dobór zbiornika w trzech krokach

Proces doboru zbiornika rurowego został w kalkulatorze maksymalnie uproszczony i sprowadzony do trzech podstawowych etapów. W pierwszym kroku projektant wprowadza dane inwestycji, w tym przede wszystkim lokalizację. Ma to kluczowe znaczenie, ponieważ narzędzie automatycznie korzysta z aktualnych danych opadowych – między innymi z modelu PANDa, czyli Polskiego Atlasu Natężeń Deszczu, który bazuje na wieloletnich pomiarach i zapewnia wysoką dokładność dla konkretnych lokalizacji.

Kolejny etap obejmuje określenie parametrów projektowych, takich jak wielkość zlewni, dopuszczalny odpływ czy charakterystyka systemu. Na tej podstawie kalkulator wykonuje obliczenia zgodnie z wytyczną DWA-A-117, czyli sprawdzoną metodą uproszczonego wymiarowania stosowaną w projektowaniu mniejszych i średnich systemów odwodnienia.

W ostatnim kroku użytkownik otrzymuje wyniki w postaci gotowego rozwiązania – wraz z podstawowymi parametrami technicznymi, takimi jak średnica, długość i objętość zbiornika. Dodatkowo generowany jest schemat poglądowy, który ułatwia interpretację wyników i może stanowić punkt wyjścia do dalszego projektowania. Całość można zapisać w formie raportu PDF, który bezpośrednio nadaje się jako załącznik do dokumentacji projektowej.

Rozwój technologii w obszarze retencji wód opadowych wyraźnie zmierza w kierunku rozwiązań inteligentnych i zautomatyzowanych. Coraz częściej pojawiają się koncepcje zbiorników autonomicznych oraz systemów sterowanych sztuczną inteligencją, które mogą dynamicznie reagować na zmieniające się warunki opadowe i pracę całej sieci. W połączeniu z nowoczesnymi narzędziami projektowymi daje to projektantom zupełnie nowe możliwości – od szybszego doboru rozwiązań, po bardziej efektywne i świadome zarządzanie retencją w długim horyzoncie.

W efekcie przyszłość projektowania systemów odwodnieniowych będzie opierać się nie tylko na poprawnych obliczeniach, ale także na integracji danych, automatyzacji i elastyczności działania.
