Alkalmazás szikkasztó rendszerek kiválasztásához
A szikkasztó rendszerek kiválasztására szolgáló alkalmazás a Wavin Magyarországgal együttműködésben készült. Lehetővé teszi a szikkasztó tartályok és vízszintes csőcsatlakozások kiválasztását a DWA-A-138 irányelveknek megfelelően.
A Wavin Q-Bic Plus robusztus esővíz szikkasztó rendszer, mely moduláris kialakításának köszönhetően teljes tervezési szabadságot ad a legnagyobb terhelhetőség mellett. Hatékonyan vizsgálható és tisztítható. Az elemenkénti nettó űrtartalom ennél a modelnél a legnagyobb, ugyanúgy, mint a vizsgálócsatorna szélessége és felületi aránya is. A legbiztosabb választás ipari projektek esetén.
Az esővíz szikkasztó rendszer kiválasztása a tereptől és a talaj típusától függ. Lehetőség van arra is, hogy a rendszert a csapadék adott intenzitásához és időtartamához igazítsák, ami lehetővé teszi az optimális csapadékvíz kezelést. A kalkulátor Magyarország 69 régiójára, 100 automata mérőhely által gyűjtött adatokra támaszkodva kidolgozott csapadék atlaszt alkalmaz az adott szikkasztómező méretének számításához.
A kiválasztás eredményeként egy kalkulációt kap, amely tartalmazza a szükséges elemek számát, valamint a tartályra vonatkozó adatokat, például annak méreteit, vízkapacitását és szerkezetét. Ezenkívül lehetőség van DWG rajzok és egyéb anyagok letöltésére az adott szikkasztó rendszerre rendszerekkel vonatkozóan.
Hogyan válasszuk ki gyorsan és egyszerűen a Q-Bic Plus vízelvezető rendszert?
Tekintse meg az oktatóvideót az alkalmazás használatáról:
A szikkasztó rendszer méretének kiszámítása
Az alkalmazás megadja a legjobb megoldást a beruházás kiválasztott típusának és paramétereinek (hossz és szélesség), valamint a terep típusának a figyelembe vételével.
A számítások elvégzéséhez a következő adatokat kell megadnia:
- beszivárgási együttható [m/s],
- csökkentett vízgyűjtő terület (a konfigurátor segítségével számítva),
- talajvíz szintje,
- a tartály talajjal való fedésének magassága.
Magyarország Esőintenzitás Atlasza 69 régióra
Csapadékatlasz a HungaroMet által 2002-2023 között rögzített eredeti csapadékidősorból származó maximális csapadékintenzitás alapján. A csapadék időtartamának tartományát 5 perctől 5760 percig (4 nap) kiterjesztve fedi le. A maximális csapadékintenzitás kiválasztása Peak Over Threshold (POT) módszerrel történik. A csapadékeloszlást 2-paraméteres exponenciális eloszlással modellezi. A beépített eloszlási adatok lehetővé teszik a maximális csapadékintenzitás 5 perctől 5760 percig (4 nap) időtartamra és 1 évtől 100 évig terjedő gyakoriságra történő becslését, 69 régióban Magyarország egész területére.
Talajvízszint és szikkasztó rendszerek
Forgalomnak kitett területek
Elemek
Minimális távolság a talajvíztől a visszatartó és szivárgó tartályok helyétől függően:

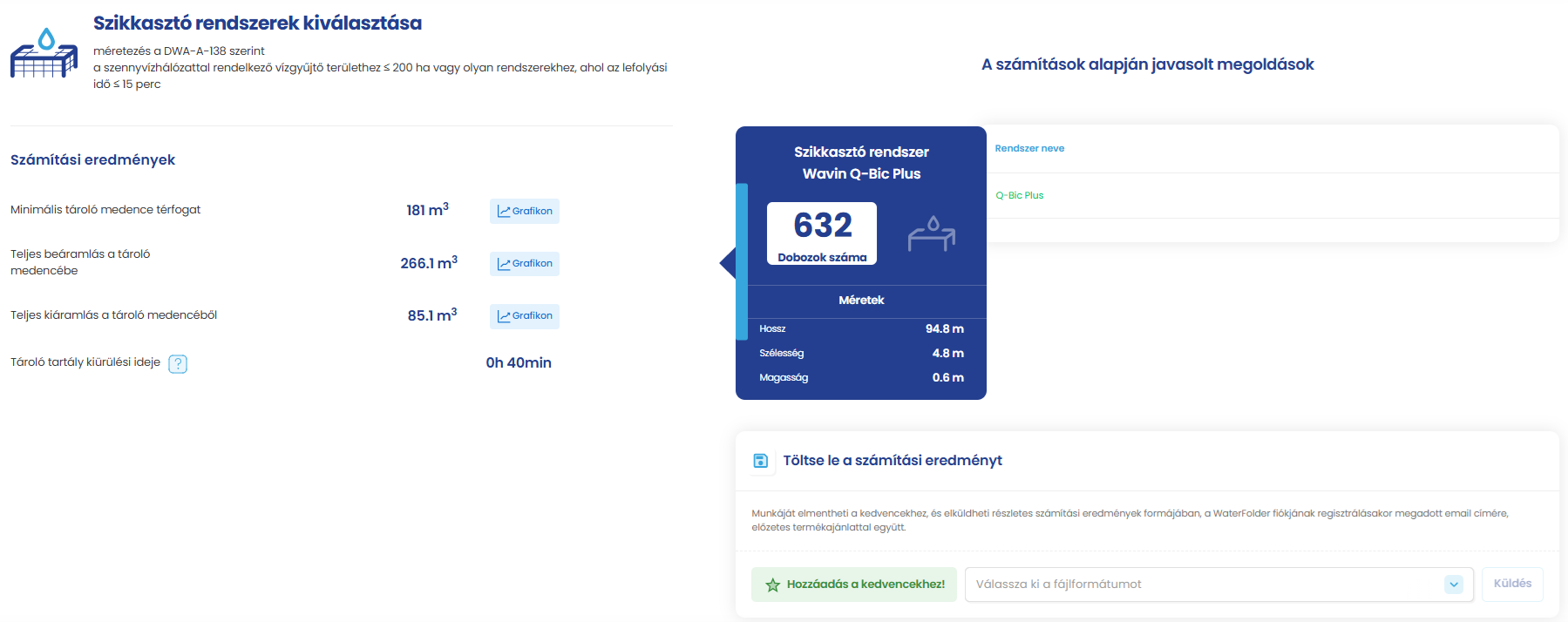

A szikkasztó rendszerek kiválasztásának eredményei
A megadott információk alapján az alkalmazást a következőket tartalmazza:
- minimális tartálytérfogat a kiválasztott csapadékmodell alapján,
- teljes beáramlás a tartályba,
- teljes kifolyás a tartályból,
- tartály ürítési ideje.
A számítások szerint az alkalmazás javaslatot tesz a kiválasztott megoldás megvalósításához szükséges AquaCell elemek számára. Ezenkívül lehetőség van a teljes dokumentáció letöltésére PDF formátumban.
